FLUKE NORMA 高精度功率分析儀

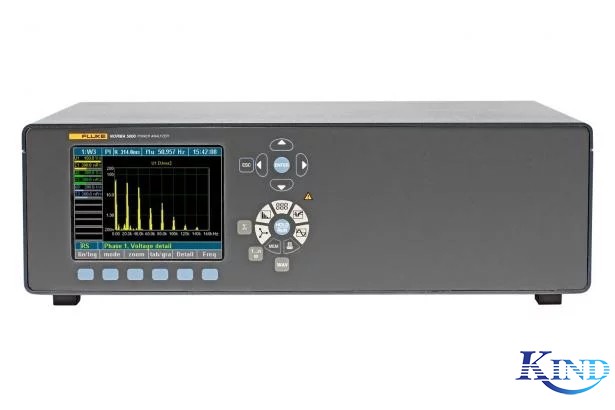

FLUKE NORMA 5000/4000/4000CN 高精度功率分析儀
- 用戶界面：
- 操作系統：
- 鍵盤類型：
- 型號： NORMA 5000/4000/4000CN 高精度功率分析儀
FLUKE NORMA 5000/4000/4000CN 高精度功率分析儀
美國福祿克 Norma 功率計|功率分析儀：電力電子測試和開發領域可靠的高準確度測量工具
結構緊湊的 Fluke Norma 系列功率檢測分析儀/功率計提供了最新的測量技術來幫助從事馬達、逆變器、照明、電源、變壓器和汽車零件開發和測試的工程師，使其產品生產率更高。
Fluke Norma 系列功率檢測分析儀/功率計采用了擁有專利的高帶寬架構，能夠精度測量單相或三相電流和電壓、諧波分析、快速傅里葉變換（FFT）分析，以及計算功率和其它計算值。
該功率檢測儀/功率計系列包括 Fluke Norma 4000 三相電能分析儀和 Fluke Norma 5000 六相功率檢測分析儀/功率計。這些堅固、高精密度的功率檢測分析儀/功率計具有無可比擬的性價比，無論是現場使用，還是作為實驗室或試驗臺上的臺式儀器，都非常方便、可靠。
應用：
電動馬達和逆變驅動系統功率檢測分析–功率計通過詳盡地頻譜分析和動態扭矩計算，可準確測量由逆變器引起的開關損耗，并且能夠全面評估高頻下的扭矩瞬態和諧波。
逆變器驅動系統功率檢測分析–功率計可同時測量相同事件窗口內所有的電氣和機械功率參數，使用戶能夠觀察一個部件對另一部件的影響，或其對整個系統的影響。
照明系統功率檢測分析 - 功率計獨有的高達 10 MHz 的帶寬，以及高達 1 MHz 的高采樣率，可詳盡分析整流器輸出信號。獨有的分流器技術能夠在非常高的頻率下進行功率檢測。同時，測量輸入和輸出功率的功能提供了整流器損耗計算能力。
變壓器功率檢測分析–功率計同步測量6相功率，即使在非常小的功率因數下，亦可以計算出高準確度大功率變壓器的效率和損耗，還能夠同步測量多相變壓器線圈的電阻。
汽車功率檢測分析–功率計同步測量電氣輸入和機械輸出，能夠提供關于個體零件以及整個驅動系統的效率和損耗的數據。
Fluke Norma 4000功率檢測分析儀/功率計:非常適合于現場測試，以無可比擬的性價比提供了方便、直觀的操作方式。其特性包括: 1～3 個功率模塊，5.7″/144 mm 彩色顯示屏，諧波分析、FFT 分析、示波器模式、矢量圖、記錄儀功能，F(xiàn)luke NormaView PC 軟件，以及 4 MB RAM 數據存儲器。
Fluke Norma 5000功率檢測分析儀/功率計: Fluke Norma 5000 六相功率分析儀提供了市場同類產品中最高的帶寬，是變頻器和照明設備開發的最佳測試和分析工具。其特性包括: 3～6 個功率模塊、可選的內置打印機，以及以上所述 Fluke Norma 4000 功率分析儀的所有特性和功能。
用戶可選的平均時間 — 15 ms～3600 s，適合于動態測量
功率檢測分析儀/功率計簡單的用戶界面確保操作簡單、直觀
標準配置允許用戶精確指定適合其特定應用的相應功能
同時并行采集所有相，精確顯示所有相上在某一精確時間點的動態事件
功率檢測儀/功率計所有的輸入是電隔離的，避免各種應用中的短路
高達 40 次的電壓、電路和功率諧波
FFT 分析、矢量圖、記錄儀功能，以及數字示波器（DSO）模式
功率檢測分析儀/功率計4 MB 板載存儲器（可擴展至 128 MB），用于存儲測量值
快速、方便地連接到 PC – RS232 和 USB 為標配?？蛇x IEEE488、Ethernet 或 USB2.0
PI1過程接口，可通過外部傳感器測量扭矩和速率。含4路模擬輸出，可方便地用于馬達和驅動應用。
341 kHz 或 1 MHz 采樣率，可進行詳盡的信號分析
直流～3 MHz/10 MHz 帶寬，可靠的測量準確度。
包括 Fluke NormaView PC 軟件，可用來下載數據、分析和編寫報告。
| 通用技術指標 | |
| 模塊數量 | Fluke Norma 4000: 1 ～ 3Fluke Norma 5000: 3、4 或 6 |
| 功率檢測儀/功率計重量 | Fluke Norma 4000: 約 5 kg (11 lb.)Fluke Norma 5000: 約 7 kg (15 lb.) |
| 功率檢測儀/功率計尺寸 | Fluke Norma 4000: 150 mm x 237 mm x 315 mm(5.9 in x 9.3 in x 12.4 in)Fluke Norma 5000: 150 mm x 447 mm x 315 mm(5.9 in x 17.6 in x 12.4 in) |
| 內置打印機 | Fluke Norma 4000: 無Fluke Norma 5000: 有 (可選) |
| 顯示 | 彩色，5.7“ / 144 mm - 320 x 240 像素 用戶可選的背光照明和對比度 |
| 帶寬 | 直流～3 MHz 或 直流～10 MHz，取決于輸入模塊 |
| 基本準確度 | 0.2%、0.1% 或 0.03%，取決于輸入模塊 |
| 功率檢測儀/功率計采樣率 | 0.33 MHz或1 MHz，取決于輸入模塊 |
| 功率計電壓輸入范圍 | 0.3 V ～ 1000 V |
| 電流輸入范圍（直接輸入，不使用分流器） | 0.03 mA～20 A，取決于輸入模塊 |
| 配置存儲器 | 4 MB |
| 設置存儲器 | 0.5 MB |
| 快速傅里葉變換 (FFT) | 高至40次諧波 |
| RS-232/USB 接口 | 標配 |
| PI1 處理接口（8 個模擬/脈沖輸入和 4 個模式輸出） | 選件 |
| IEEE 488.2/GPIB 接口 (1 MBit/s Ethernet / 10 MBit/s 或 100 MBit/s) | 選件 |
| Fluke NormaView PC 軟件 (用戶數據的下載、分析和編寫報告) | 標配 |
| 基本功能 | |
| 快速傅里葉變換 (FFT) | 計算諧波并以圖形標識。最多可同時顯示3個諧波頻譜。 被測值: 每相 U、I 和 P。 階次: 1 次～40 次諧波，最大半采樣頻率。 |
| 數字示波器（DSO） | 同時顯示多達 3 個測量值（采樣值）。快速查看波形和失真。 |
| 積分功能 (能量) | 同時顯示多達 6 個可配置數字值。開始/停止條件和正/負向選項。 |
| 矢量圖 | 可顯示多達6路信號的基波矢量圖?？煞奖銣y試儀器的正確連接，以及快速查看每路信號的相位角。 |
| 功率檢測記錄儀 | 顯示一定時間段內的平均值，進行趨勢分析。 |
| RAM數據存儲 | 儲存采樣值和平均值；開始/停止條件設置。 大約 4MB 可用于儲存測量值。存儲器可擴展至128 MB. |
| 配置 | 將分析儀設置為以所需的格式測量并顯示數據。 |
| 環境條件 | |
| 功率檢測儀/功率計工作溫度范圍 | 5 °C ～ 35 °C (41 °F ～ 95 °F) |
| 儲存溫度范圍 | -20 °C ～ 50 °C (-4 °F ～ 122 °F) |
| 外殼材料 | Fluke Norma 功率分析儀結構非常緊湊，并采用實心金屬外殼，滿足苛刻的 EMC 要求。 |
| 氣候類型 | KYG DIN 40040，最大 85% 相對濕度，無凝結。 |
| 電源 | 85～264 V 交流，50～60 Hz，直流 100～260 V。 40 VA 帶開關的歐式插頭。 可提供相同型號的電流接線柱。 |
| 測量輸入 | 安全插孔，4 mm，每路輸入2個。外部分流器通過BNC插座連接。 |
| 選件 | 薄膜鍵盤，帶光標鍵——功能鍵和直接功能鍵。 |
| 連接 | 三相分析儀的后面板 |
| 被測值 | |
| 無縫計算每路輸入的平均值。在三相系統中，還可計算三相的總功率和平均電壓和電流。在同步模式下，還計算基波H01的這些值。 Urms 有效值，Urm 整形平均值，Um 均值 Up-, Up+, Upp 峰值 Ucf 波峰因數Ucf, Uff 波形因子 Ufc 基波含量 Uthd 失真因子DIN、IEC Irms有效值、Irm整形平均值、Im均值 Ip-, Ip+, Ipp 峰值 Icf 波峰因數Icf、Iff 波形因子 Ifc基波含量 Ithd失真因子DIN、IEC P有功功率 [W] Q無功功率 [Var] S 視在功率 [VA] ?、cos相位角 以下參數的積分功能: 有功功率P、無功功率Q、視在功率S、(Um) 和電流 (Im), 4位或5位數字，取決于測量值。 | |
| 頻率和同步 | |
| 功率檢測儀/功率計量程 | 直流和0.2 Hz～采樣率 |
| 功率檢測儀/功率計精度 | ±0.01 % 測量值（讀數） |
| ? 可選通道：所有的U/I或外部輸入。? 可向信號施加三個不同頻率的低通濾波器中的任意一個。? 頻率在屏幕頂部總是可見。? 可將儀器背部的BNC同步插孔作為輸入或輸出。? 可測量最高達功率模塊采樣率的輸入信號。最大電平必須高于 50 V。? 輸出信號為脈沖式 5 V TTL信號（頻率取決于測得的公布頻率） | |
| 配置存儲器 | |
| 可將多達 15 組用戶配置保存到永久性存儲器，并隨后調用。未保存的修改在關閉儀器后將被丟失。 | |
| 接口 | |
| RS232 接口，可升級固件以及與PC交換數據。可通過一個外部轉換器連接一臺打印機。 | |
| 選件 | IEEE 488.2 / 1 MBit/s Ethernet / 10 MBit/s or 100 Mbit/s |
| 標準和安全 | |
| 電氣安全 | EN 61010-1 / 2nd Edition 1000 V CAT II (600 V CAT III) ， 污染等級2，安全類別 I 變壓器為 EN 61558 附件為 EN 61010-2-031/032 |
| 功率檢測儀/功率計最大輸入 | 對電壓輸入測量量程為 1000 Veff、2 kVpeak 對電流輸入測量量程為 10 Aeff, 20 Apeak |
| 測試電壓 | 電網輸入 外殼（保護導體）: 1.5 KV ac電網連接 測量輸入: 5.4 kV ac測量輸入 外殼: 3.3 kV ac測量輸入 輸入: 5.4 kV |
| 電磁抗擾性 | 輻射: IEC 61326-1、EN 50081-1、EN 55011 Class B抗擾性: IEC 61326-1 / 附錄 A (工業部分)、EN 50082-1 |
功率模塊
Fluke Norma 4000功率檢測分析儀/功率計可安裝多達3個功率模塊，F(xiàn)luke Norma 5000功率檢測分析儀/功率計可安裝多達6個功率模塊。用戶可根據其應用類型，從各種各樣可選的功率模塊選擇適合其應用的功率模塊。技術指標會根據所選功率模塊而有所不同。
每個插入式功率模塊包括1路電壓和1路電流測量通道。每個單元有一個測量通道可用。然而，每個單元僅可使用一種類型的通道。
功率模塊概述
| 功率模塊通道 | |
| PP42 | 準確度: 0.2% (0.1% 讀數 + 0.1 % 量程)電流量程: 20 A采樣率: 341 kHz帶寬: 3 MHz |
| PP50 | 準確度: 0.1% (0.05% 讀數 + 0.05 % 量程)電流量程: 10 A采樣率: 1 MHz帶寬: 10 MHz |
| PP54 | 準確度: 0.1% (0.05% 讀數 + 0.05 % 量程)電流量程: 10 A采樣率: 341 kHz帶寬: 3 MHz |
| PP64 | 準確度: 0.03% (0.02% 讀數 + 0.01% 量程)電流量程: 10 A采樣率: 341 kHz帶寬: 3 MHz |
| 型號名稱 | 描述 |
| Fluke Norma 4000 | 功率檢測儀/功率計 |
| Fluke Norma 5000 | 功率檢測儀/功率計 |
| 簡要說明 | 說明 | |
| Fluke-N4K 1PP42 | Fluke-Norma 4000，單相，帶 PP42 電源相位輸入模塊 |
| Fluke-N4K 3PP42 | Fluke-Norma 4000，三相，帶 3xPP42 電源相位輸入模塊 |
| Fluke-N4K 3PP42I | Fluke-Norma 4000，三相，帶 3xPP42 電源相位輸入模塊和 IEEE488/ 以太網接口 |
| Fluke-N4K 3PP42IP | Fluke-Norma 4000，三相，帶 3xPP42 電源相位輸入模塊、 IEEE488 / 以太網接口和模擬/數字輸出通道 |
| Fluke-N4K 3PP42B | Fluke-Norma 4000，三相，帶 3xPP42 電源相位輸入模塊和電流接線柱 |
| Fluke-N4K 3PP42IB | Fluke-Norma 4000，三相，帶 3xPP42 電源相位輸入模塊、電源接線柱和 IEEE488 / 以太網接口 |
| Fluke-N4K 3PP42IPB | Fluke-Norma 4000，三相，帶 3xPP42 電源相位輸入模塊、電流接線柱、IEEE488 / 以太網接口和模擬/數字輸出通道 |
| Fluke-N4K 3PP50 | Fluke-Norma 4000，三相，帶 3xPP50 電源相位輸入模塊 |
| Fluke-N4K 3PP50I | Fluke-Norma 4000，三相，帶 3xPP50 電源相位輸入模塊和 IEEE488 / 以太網接口 |
| Fluke-N4K 3PP50IP | Fluke-Norma 4000，三相，帶 3xPP50 電源相位輸入模塊、 IEEE488 / 以太網接口和模擬/數字輸出通道 |
| Fluke-N4K 3PP52IB | Fluke-Norma 4000，三相，帶 3xPP52 電源相位輸入模塊、電源接線柱和 IEEE488 / 以太網接口 |
| Fluke-N4K 3PP54I | Fluke-Norma 4000，三相，帶 3xPP54 電源相位輸入模塊和 IEEE488 / 以太網接口 |
| Fluke-N4K 3PP54IP | Fluke-Norma 4000，三相，帶 3xPP54 電源相位輸入模塊、 IEEE488 / 以太網接口和模擬/數字輸出通道 |
| Fluke-N5K 3PP50 | Fluke-Norma 5000，三相，帶 3xPP50 電源相位輸入模塊 |
| Fluke-Norma 5000，三相，帶 3xPP50 電源相位輸入模塊和 IEEE488 / 以太網接口 | |
| Fluke-N5K 3PP50IP | Fluke-Norma 5000，三相，帶 3xPP50 電源相位輸入模塊、 IEEE488 / 以太網接口和模擬/數字輸出通道 |
| Fluke-N5K 3PP54 | Fluke-Norma 5000，三相，帶 3xPP54 電源相位輸入模塊 |
| Fluke-N5K 3PP54I | Fluke-Norma 5000，三相，帶 3xPP54 電源相位輸入模塊和 IEEE488 / 以太網接口 |
| Fluke-N5K 3PP54R | Fluke-Norma 5000，三相，帶 3xPP54 電源相位輸入模塊和打印機 |
| Fluke-N5K 3PP54IP | Fluke-Norma 5000，三相，帶 3xPP54 電源相位輸入模塊、 IEEE488 / 以太網接口和模擬/數字輸出通道 |
| Fluke-N5K 3PP54IR | Fluke-Norma 5000，三相，帶 3xPP54 電源相位輸入模塊、 IEEE488 / 以太網接口和打印機 |
| Fluke-N5K 3PP64 | Fluke-Norma 5000，三相，帶 3xPP64 電源相位輸入模塊 |
| Fluke-N5K 3PP64I | Fluke-Norma 5000，三相，帶 3xPP64 電源相位輸入模塊和 IEEE488 / 以太網接口 |
| Fluke-N5K 3PP64IP | Fluke-Norma 5000，三相，帶 3xPP64 電源相位輸入模塊、 IEEE488 / 以太網接口和模擬/數字輸出通道 |
| Fluke-N5K 3PP64R | Fluke-Norma 5000，三相，帶 3xPP64 電源相位輸入模塊和打印機 |
| Fluke-N5K 3PP64IR | Fluke-Norma 5000，三相，帶 3xPP64 電源相位輸入模塊、 IEEE488 / 以太網接口和打印機 |
| Fluke-N5K 3PP64IPR | Fluke-Norma 5000，三相，帶 3xPP64 電源相位輸入模塊、 IEEE488 / 以太網接口、模擬/數字輸出通道和打印機 |
| Fluke-N5K 4PP54 | Fluke-Norma 5000，三相，帶 4xPP54 電源相位輸入模塊 |
| Fluke-N5K 4PP54IP | Fluke-Norma 5000，三相，帶 4xPP54 電源相位輸入模塊、 IEEE488 / 以太網接口和模擬/數字輸出通道 |
| Fluke-N5K 6PP42IB | Fluke-Norma 5000，三相，帶 6xPP42 電源相位輸入模塊、電源接線柱和 IEEE488 / 以太網接口 |
| Fluke-N5K 6PP42IBR | Fluke-Norma 5000，三相，帶 6xPP42 電源相位輸入模塊、電源接線柱、IEEE488 / 以太網接口和打印機 |
| Fluke-N5K 6PP50IP | Fluke-Norma 5000，三相，帶 6xPP50 電源相位輸入模塊、 IEEE488 / 以太網接口和模擬/數字輸出通道 |
| Fluke-N5K 6PP50IR | Fluke-Norma 5000，三相，帶 6xPP50 電源相位輸入模塊、 IEEE488 / 以太網接口和打印機 |
| Fluke-N5K 6PP50IPR | Fluke-Norma 5000，三相，帶 6xPP50 電源相位輸入模塊、 IEEE488 / 以太網接口、模擬/數字輸出通道和打印機 |
| Fluke-N5K 6PP50I | Fluke-Norma 5000，三相，帶 6xPP50 電源相位輸入模塊和 IEEE488 / 以太網接口 |
| Fluke-N5K 6PP54I | Fluke-Norma 5000，三相，帶 6xPP54 電源相位輸入模塊和 IEEE488 / 以太網接口 |
| Fluke-N5K 6PP54IP | Fluke-Norma 5000，三相，帶 6xPP54 電源相位輸入模塊、 IEEE488 / 以太網接口和模擬/數字輸出通道 |
| Fluke-N5K 6PP54IR | Fluke-Norma 5000，三相，帶 6xPP54 電源相位輸入模塊、 IEEE488 / 以太網接口和打印機 |
| Fluke-N5K 6PP54IPR | Fluke-Norma 5000，三相，帶 6xPP54 電源相位輸入模塊、 IEEE488 / 以太網接口、模擬/數字輸出通道和打印機 |
| Fluke-N5K 6PP64I | Fluke-Norma 5000，三相，帶 6xPP64 電源相位輸入模塊和 IEEE488 / 以太網接口 |
| Fluke-N5K 6PP64IP | Fluke-Norma 5000，三相，帶 6xPP64 電源相位輸入模塊、 IEEE488 / 以太網接口和模擬/數字輸出通道 |
| Fluke-N5K 6PP64IR | Fluke-Norma 5000，三相，帶 6xPP64 電源相位輸入模塊、 IEEE488 / 以太網接口和打印機 |
| Fluke-N5K 6PP64IPR | Fluke-Norma 5000，三相，帶 6xPP64 電源相位輸入模塊、 IEEE488 / 以太網接口、模擬/數字輸出通道和打印機 |
| 機架固定套件 | |
| Fluke-N4K Rack Kit | Fluke Norma 4000，19 英寸機架安裝套件，帶手柄 |
| Fluke-N5K Rack Kit | Fluke Norma 5000，19 英寸機架安裝套件，帶手柄 |
| 其他附件 | |
| Norma Printer Paper | 打印紙，5 卷 |
| 電池，充電器和適配器 | |
| WYE Adaptor | Fluke Norma WYE Adaptor (external accessory box) |
| 電纜和硬件 | |
| Measurement Cable Set | Measurement Cable Set (for one power phase) |
| 選件 | |
| 10 A Traxial Shunt | 10 A Traxial Shunt |
| 100 A Shunt | 100 A Shunt with Cables (0.001 ?, 0 to 0.5 MHz) |
| 150 A Shunt | 150 A Shunt with Cables (0.5 m?, 0 to 0.5 MHz) |
| 30 A Traxial Shunt | 30 A Traxial Shunt |
| 300 A Shunt | 300 A Shunt with Cables (0.1 m?, 0 to 1 MHz) |
| 32 A Planar Shunt | 32 A Planar Shunt |
| 500 A Shunt | 500 A Shunt with Cables (0.1 m?, 0 to 0.2 MHz) |
| Cables for 32 A Planar Shunt | Cables for 32 A Planar Shunt |
| LG Shunt Cables | LG Shunt Cables for High Current Shunts |
