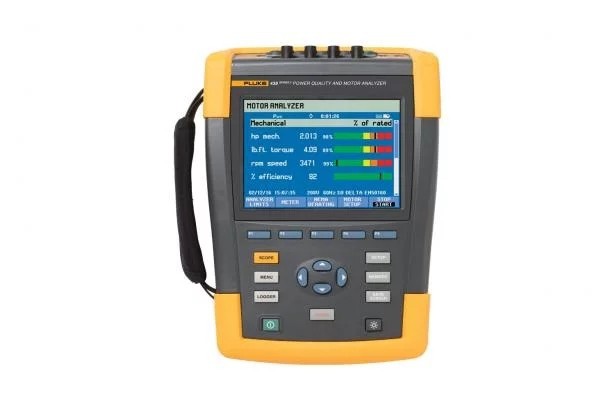

Fluke 438-II 電機效率和電氣性能綜合測試儀
Fluke 438-II 電機效率和電氣性能綜合測試儀
- 用戶界面：
- 操作系統：
- 鍵盤類型：
- 型號： Fluke 438-II 電機效率和電氣性能綜合測試儀
Fluke 438-II 電機效率和電氣性能綜合測試儀
主要特性
使用一個測試工具即可快速輕松地了解電機的機電性能并評估電能質量
Fluke 438-II 電能質量和電機分析儀不僅具備 Fluke 430 II 系列電能質量分析儀的先進電能質量分析功能，而且新增了電機機械測量這一重量功能。無需使用機械傳感器即可快速輕松地測量和分析電能、諧波、不平衡度、電機轉速、轉矩和機械功率等關鍵機電性能參數。通過 Fluke-438-II/MA 電機分析儀升級套件，F(xiàn)luke 434-II、435-II 和 437-II 電能質量分析儀的用戶可為其現有設備增加電機分析功能。
產品概述: Fluke 438-II 電機效率和電氣性能綜合測試儀
438-II 是理想的便攜式電機分析測試工具，可幫助您定位、預測、防止和排除三相和單相配電系統的電能質量問題，同時為技術人員提供所需的機電信息，從而有效地評估電機性能。
測量直接啟動電機的關鍵參數，包括轉矩、轉速、機械功率和電機效率
繪制電機降額系數與負載對比圖（符合 NEMA/IEC 準則），執行動態電機分析
計算機械功率和效率，無需使用機械傳感器，只需連接輸入導線，一切便準備就緒
測量電壓、電流、功率、視在功率、功率系數、諧波失真和不平衡度等電源參數，以確定影響電機效率的特性
識別暫降、暫升、瞬變、諧波和不平衡等電能質量問題
PowerWave 數據技術可捕獲快速變化的 RMS 數據，顯示半周期平均值和波形來描述電氣系統動態特性（發電機起動、UPS 切換等等。）
波形捕獲功能可在所有模式下針對檢測到的每個事件捕獲 100/120 個循環 (50/60 Hz)，無需設置
自動瞬態模式可在電壓高達 6 kV 時，在所有相位上同時捕獲 200 kS/s 的波形數據
兼容 Fluke Connect?* — 通過儀器在本地查看數據、通過 Fluke Connect 移動應用程序和 PowerLog 430-II 桌面軟件查看數據
工業應用安全等級：進戶線和下游使用的安全等級為 600 V CAT IV/1000 V CAT III
Fluke 438-II 機械計量功能
電機轉矩
計算電機產生并傳送至所驅動機械負載的旋轉力的大?。ㄒ?lb.ft 或 Nm 為單位）。電機轉矩是描述電機驅動的旋轉設備瞬時機械性能特性的最關鍵變量。
電機轉速
提供電機軸瞬時轉速。結合電機轉矩和電機轉速，快速了解電機驅動的旋轉設備的機械性能。
電機機械負載
測量電機產生的實際機械功率（以 hp 或 kW 為單位）并提供過載情況的直接鏈接，而不只是基于電機電流的過載情況。
電機效率
顯示機器、裝配線、工廠和/或設施中各電機將電力轉換為有效機械作業的效率。可通過適當合計電機的總體效率估計出總效率。與觀察操作條件下的預期電機效率相對比，有助于量化與電機能量效率低下相關的成本。
工作原理
Fluke 438-II 電能質量和電機分析儀采用專用算法，使用三相電流和電壓波形以 1 秒更新率計算電機轉矩、負載和效率。通過電壓/電流波形觀察到的電機氣隙磁場可為測量提供依據。無需機械傳感器和侵入式空載電機測試，比以往更快地分析電機整體性能。
| 驅動器測量詳情 | ||||
| 電動機類型 | 三相異步（感應）電機 | |||
| 電源 | 變頻器 | |||
| 電機頻率范圍 | 40Hz 至 70Hz | |||
| 允許電壓偏離標稱 V/f 曲線的范圍（%） | -15% 至 +15% | |||
| 載頻范圍 | 2.5 kHz 至 20 kHz | |||
| 438-II 可支持的變速驅動技術 | ||||
| 逆變器類型 | 僅限 VSI (電壓源型逆變器)（電壓控制）* | |||
| 控制方式 | V/f控制、開環矢量控制、閉環矢量控制、變頻器加編碼器控制。 | |||
| 頻率 | 40 至 70 Hz | |||
| *VSI 驅動器是最常用的驅動器。CSI 驅動器應用在大功率設備。 | ||||
| 438-II 不支持的變速驅動技術 | ||||
| 逆變器類型 | CSI （電流源型逆變器） | |||
| 電機類型 | 非同步(直流、步進、永磁等等)電機 | |||
| 電機頻率 | < 40 或 > 70 Hz | |||
| 機械技術指標 | ||||
| 可對具有 3 線連接的直接啟動電機執行機械測量。 | ||||
| 量程 | 分辨率 | 精度 | 默認限值 | |
| 電機測量 | ||||
| 電機機械 功率 | 0.7 kW 至 746 kW 1 hp 至 1000 hp | 0.1 kW 0.1 hp | ±3% ="1" ±3% ="1" | 100% = 額定功率 100% = 額定功率 |
| 轉矩 | 0 Nm 至 10 000 Nm 0 lb ft 至 10 000 lb ft | 0.1 Nm 0.1 lb ft | ±5% ="1" ±5% ="1" | 100% = 額定轉矩 100% = 額定轉矩 |
| 轉速 | 0 rpm 至 3600 rpm | 1 rpm | ±3% ="1" | 100% = 額定轉速 |
| 效率 | 0% 至 100% | 0.10% | ±3% ="1" | 不適用 |
| 不平衡度 (NEMA) | 0% 至 100% | 0.10% | ±0.15% | 5% |
| 諧波電壓* 因數 (NEMA) | 0 至 0.20 | – | ±1.5% | 0.15 |
| 不平衡降額* 系數 | 0.7 至 1.0 | – | 標示性 | 不適用 |
| 諧波降額* 系數 | 0.7 至 1.0 | – | 標示性 | 不適用 |
| 總 NEMA 降額* 系數 | 0.5 至 1.0 | – | 標示性 | 不適用 |
| *降額系數不適用于由變頻器驅動的電機。 | ||||
| 注意： | 支持 NEMA A、B、C、D 和 E 以及 IEC H 和 N 型電機設計類型。 額定轉矩通過額定功率和額定轉速計算得出。 電機測量值的更新速率為每秒 1 次。 趨勢的默認持續時間為 1 周。 | |||
| ="1"所選的電機設計類型為“其他”時，誤差上調 5% 規格值在電機功率 > 30% 額定功率時有效 規格值在穩定的工作溫度下有效。讓電機至少在滿載工況下運行 1 小時 （如果電機功率為 50 HP 或更高，則要運行 2 - 3 小時），以達到穩定溫度 | ||||
| 電氣技術指標 | ||||
| 型號 | 測量值范圍 | 分辨率 | 精度 | |
| 電壓 | ||||
| Vrms（交流 + 直流） | 435-II | 1 V 至 1000 V 相電壓 | 0.01 V | ±0.1% 額定電壓**** |
| Vpk | – | 1 Vpk 至 1400 Vpk | 1 V | 5% 額定電壓 |
| 電壓峰值因數 (CF) | – | 1.0 > 2.8 | 0.01 | ±5% |
| Vrms? | 435-II | 0.1 V | ±0.2% 額定電壓 | |
| Vfund | 435-II | 0.1 V | ±0.1% 額定電壓 | |
| 電流（精度不包括電流鉗精度） | ||||
| Amps（交流 + 直流） | i430-Flex 1x | 5 A 至 6000 A | 1 A | ±0.5% ±5 個計數 |
| i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ±0.5% ±5 個計數 | |
| 1mV/A 1x | 5 A 至 2000 A | 1A | ±0.5% ±5 個計數 | |
| 1mV/A 10x | 0.5 A 至 200 A（僅交流電） | 0.1 A | ±0.5% ±5 個計數 | |
| Apk | i430-Flex | 8400 Apk | 1 Arms | ±5% |
| 1mV/A | 5500 Apk | 1 Arms | ±5% | |
| 電流峰值因數 (CF) | – | 1 至 10 | 0.01 | ±5% |
| Amps? | i430-Flex 1x | 5 A 至 6000 A | 1 A | ±1% ±10 個計數 |
| i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ±1% ±10 個計數 | |
| 1mV/A 1x | 5 A 至 2000 A | 1A | ±1% ±10 個計數 | |
| 1mV/A 10x | 0.5 A 至 200 A（僅交流電） | 0.1 A | ±1% ±10 個計數 | |
| Afund | i430-Flex 1x | 5 A 至 6000 A | 1 A | ±0.5% ±5 個計數 |
| i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ±0.5% ±5 個計數 | |
| 1mV/A 1x | 5 A 至 2000 A | 1A | ±0.5% ±5 個計數 | |
| 1mV/A 10x | 0.5 A 至 200 A（僅交流電） | 0.1 A | ±0.5% ±5 個計數 | |
| 赫茲 | ||||
| Hz | Fluke 435 @ 50 Hz 額定頻率 | 42.500 Hz 至 57.500 Hz | 0.001 Hz | ±0.01 Hz |
| Fluke 435 @ 60 Hz 額定頻率 | 51.000 Hz 至 69.000 Hz | 0.001 Hz | ±0.01 Hz | |
| 電源 | ||||
| 瓦特（VA，var） | i430-Flex | 最大 6000 MW | 0.1 W 至 1 MW | ±1% ±10 個計數 |
| 1 mV/A | 最大 2000 MW | 0.1 W 至 1 MW | ±1% ±10 個計數 | |
| 功率因數 (Cos j/DPF) | – | 0 至 1 | 0.001 | ±0.1% @ 額定負載條件 |
| 能量 | ||||
| kWh（kVAh，kvarh） | i430-Flex 10x | 取決于電流鉗變比和額定電壓 | ±1% ±10 個計數 | |
| 能量損失 | i430-Flex 10x | 取決于電流鉗變比和額定電壓 | ±1% ±10 個計數 不含線路電阻精度 | |
| 諧波 | ||||
| 諧波次數 (n) | – | 直流，1 至 50 次分組： 諧波分組，根據 IEC 61000-4-7 而定 | ||
| 間諧波次數 (n) | – | 關閉，1 至 50 次分組： 諧波和間諧波子組，根據 IEC 61000-4-7 而定 | ||
| 電壓 | %f | 0.0% 至 100% | 0.1% | ±0.1% ±n x 0.1% |
| %r | 0.0% 至 100% | 0.1% | ±0.1% ±n x 0.4% | |
| 絕對 | 0.0 至 1000 V | 0.1 V | ±5% * | |
| THD | 0.0% 至 100% | 0.1% | ±2.5% | |
| 電流 | %f | 0.0% 至 100% | 0.1% | ±0.1% ±n x 0.1% |
| %r | 0.0% 至 100% | 0.1% | ±0.1% ±n x 0.4% | |
| 絕對 | 0.0 至 600 A | 0.1 A | ±5% ±5 個計數 | |
| THD | 0.0% 至 100% | 0.1% | ±2.5% | |
| 功率 | %f 或 %r | 0.0% 至 100% | 0.1% | ±n x 2% |
| 絕對 | 取決于電流鉗變比和額定電壓 | – | ±5% ±n x 2% ±10 個計數點 | |
| THD | 0.0% 至 100% | 0.1% | ±5% | |
| 相角 | – | -360° 至 +0° | 1° | ±n x 1° |
| 閃變 | ||||
| Plt、Pst、Pst(1min) Pinst | – | 0.00 至 20.00 | 0.01 | ±5% |
| 不平衡 | ||||
| 電壓 | % | 0.0% 至 20.0% | 0.1% | ±0.1% |
| 電流 | % | 0.0% 至 20.0% | 0.1% | ±1% |
| 電力線發信 | ||||
| 閾值等級 | – | 在兩個獨立的頻率下，閾值、限值和控制信號持續時間可編程 | – | – |
| 信號頻率 | – | 60 Hz 至 3000 Hz | 0.1 Hz | – |
| 相對 V% | – | 0% 至 100% | 0.10% | ±0.4% |
| 絕對 V3s（3 秒平均值） | – | 0.0 V 至 1000 V | 0.1 V | ±5% 額定電壓 |
| 通用技術指標 | ||||
| 外殼 | 設計帶防護套，結實，防震 在傾斜支架中使用時，其防水防塵等級為 IP51（依據 IEC60529），抗撞擊與耐振動性：30 g，抗振性：3 g 正弦曲線，隨機 0.03 g 2 /Hz（依據 MIL-PRF-28800F 2 類） | |||
| 顯示屏 | 亮度：200 cd/m 2（典型值，使用電源適配器），90 cd/m 2（典型值，使用電池電源） 尺寸：127 mm x 88 mm（對角線 153 mm/6.0） LCD 分辨率：320 x 240 像素 對比度與亮度：用戶可調，溫度補償 | |||
| 存儲 | 標準 8GB SD 存儲卡（兼容 SDHC，F(xiàn)AT32 格式），最大可選 32GB 屏幕保存和多個數據內存，可存儲包括錄像在內的數據（取決于內存容量） | |||
| 實時時鐘 | 對于趨勢模式、瞬變顯示和系統監測和事件捕獲的時間和日期進行標示 | |||
| 環境 | ||||
| 工作溫度 | 0 °C ~ +40 °C；+40 °C ~ +50 °C 電池除外 | |||
| 存放溫度 | -20 °C ~ +60 °C | |||
| 濕度 | +10 °C ~ +30 °C： 95% RH（無冷凝） +30 °C ~ +40 °C：75% RH（無冷凝） +40 °C ~ +50 °C：45% RH（無冷凝） | |||
| 最大工作海拔 | CAT IV 600 V 和 CAT III 1000 V 最高為 2000 m (6666 ft) CAT III 600 V 和 CAT II 1000 V 最高為 3000 m (10,000 ft) 最大存儲海拔為 12 km (40000 ft) | |||
| 電磁兼容 (EMC) | 輻射和抗干擾性符合EN 61326 (2005-12) | |||
| 接口 | mini-USB-B 型隔離 USB 端口，用于連接個人電腦 SD 連接卡插槽（可從儀器電池的后側訪問） | |||
| 保修 | 主機三年保修（零件和人工），附件一年保修 | |||
* ≥ 1% 額定電壓時為 ± 5%；< 1% 額定電壓時為 ± 0.05% 額定電壓 | ||||
Fluke 438-II 電機效率和電氣性能綜合測試儀
Fluke-438-II
電機效率和電氣性能綜合測試儀
包含：
測試導線組
i 430 纖細柔性電流探頭 (4)
電池
電源適配器
Wi Fi/SD 組合卡
便攜軟包
包含 Power Log 430-II 軟件和用戶文檔的 CD Rom 光盤
Fluke-438-II/Basic
無柔性電流探頭的電機效率和電氣性能綜合測試儀（不包括 FC Wi Fi SD 卡）
Fluke-438-II/INTL
國際版電機效率和電氣性能綜合測試儀（不包括 FC Wi Fi SD 卡）
Fluke 430-II motor analyzer upgrade kit
430-II 電機分析儀升級套件
