EDMI Mk10A/E 多功能三相智能電表

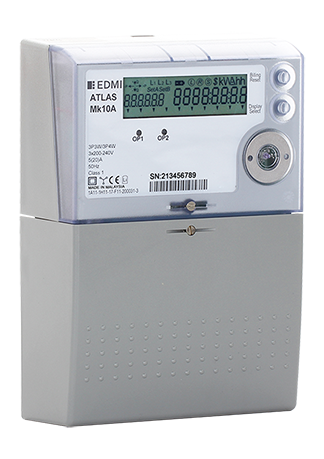

EDMI Mk10A 3-phase 100A Direct Connection
EDMI Mk10A 多功能三相智能電表
計量規格
1級& 2級
3相4線
電壓&電流輸入
額定電壓Un：220V – 240V
額定電流In：1/6A、5/20A、10/100A
參數測量
4象限有功、無功、視在電能
有功、無功、視在功率
電壓、電流、相角、功率因數
多費率
8個費率，32個通道，最多可設200個日類型
記錄前61個計費周期數據
區間式或滑差式需量計算
最大需量及最大需量發生時間
負荷曲線
2套負荷曲線，最多32個通道
時間間隔1分鐘-60分鐘可選
記錄量：能量、瞬時量、脈沖輸入等
2通道30分鐘時間間隔數據可存儲3600天
電能質量
THD
負荷不平衡
電壓驟升/驟降
事件告警
時鐘、存儲器、不對稱功率、逆相序等
告警方式：LED、LCD顯示及固態繼電器輸出
LCD顯示
14數碼管字符，1行
顯示項目可達60項
停電狀態下，LCD仍能顯示，用于停電抄表
時鐘
時鐘精度：15秒/月
停電狀態下時鐘維持：鋰電池 10年
通信
本地：FLAG或ANSI Type 2光口
遠程：RS232或RS485
規約：EDMI、MV90TM
環境溫度
工作溫度：-25℃ － +60℃
貯藏溫度：-40℃ － +80℃
物理尺寸
206mm(L) x 167mm(W) x 76mm(D)
壁掛安裝
應用場合
電網、電廠、工商業計量計費和考核
EDMI MK10E智能電能表性能
計量精度為0.5級， 符合IEC62053-21
額定電壓（Un）：140V – 240V ， 功耗：<10VA/相（符合IEC6053-61）
頻率：45－65Hz
基本電流（Ib）：5(20)A、10（100）A ， 功耗：<0.5VA/相
電能計量
正向、反向、正向＋反向，4象限有功、無功、視在電能；
最大需量及最大需量發生的時間；
區間式或滑差式需量計算；
分相計量或總計量
其它電參數測量
有功、無功、視在功率
電流、電壓、功率因數瞬時值
頻率
脈沖輸出
4個輸出（可配置）
輸出脈沖寬度：1-100ms
輸出電壓：5，12，48，110，240VAC/DC
環境溫度
正常工作溫度范圍：-10℃ － +60℃
極限工作溫度范圍：-25℃ － +60℃
貯藏溫度：-40℃ － +85℃
時鐘
時鐘精度（內部晶振）：15秒/月，0.5秒/天
停電狀態下時鐘維持方式：鋰電池
多費率： 8個費率，32個量，最多可設200個費率時段
記錄前13個計費周期數據
負荷分析
2套負荷記錄，每套最多32個通道
30分鐘時間間隔可存儲400天（單通道，累積值）
時間間隔1-60分鐘可選
記錄量：能量、瞬時量、脈沖輸入等（可選）
電壓驟升/驟降分析
1-5個周期的波形分析LCD顯示
記錄時間、日期、相位、持續的時間、最大偏差
LCD顯示
計量值顯示數位：8位
顯示屏數可達64項，顯示項目可選
停電狀態下，LCD仍能顯示，用于停電抄表
數據安全：4個級別的密碼保護，實現對不同用戶讀、寫電能表的權限設定
錯誤告警
內部（時鐘、存儲器等）告警錯誤
外部錯誤（不對稱功率、逆相序等）告警
告警方式：LED、LCD顯示及固態繼電器輸出
通信
本地：FLAGTM(IEC1107) 或ANSI Type 2光口
遠程：光電隔離的R485或RS232
物理尺寸
262mm(L)*175mm(W)*95mm(D)
壁掛安裝
基本技術性能－Mk10E(2000-10X0)
計量 0.5級和1級 (MID C級和 B級) 符合IEC 62052-11,62053-21,62053-22,62053-23 符合AS 62052.11,62053.21,62053.22,62053.23 符合EN 50470-1,50470-3. 三相三線，三相四線 電壓和電源部分 額定電壓:57.7V－240V (L-N) 工作極限：52V－290V (L-N) 功耗：<10VA/每相或Vn(三相) (符合IEC52053-61) 頻率范圍：45Hz-65Hz 輔助電源和UPS可供選擇 電流 CT范圍：1/4A、1 /10A、5/20A CT表：可承受20倍最大電流0.5秒 WC范圍：5/100A、10/100A（1級或2級） WC表：可承受30倍最大電流0.5秒 功耗：<0.5VA/相 測量的電能值 三元件，四象限 正向、反向有功、無功、視在電能 每象限的有功、無功、視在電能 絕對值有功、無功、視在電能 A相，B相，C相，總電能 其它測量及顯示量 功率：W,var,VA 電壓/電流（3相）有效值 功率因素，頻率，相角 電能質量分析 總諧波失真 一系列其它數據部分 波形顯示
電壓驟降/驟升分析 5個周期的分析 記錄時間、日期、相位、持續的時間、平均值、最大偏差 觸發等級可設 脈沖輸入/輸出配置 標準的頂排輸入/輸出： 最多4個輸入/輸出,獨立，共地，4kV隔離 可供選擇包括：有功/無功輸入、S0/BOSFET/繼電器輸出 被動輸入電壓： 5V,12V,48V,110V,240V 主動輸入電壓： 12V BOSFET輸出：240V,100mA(最大) S0輸出：27V,27mA(最大) 繼電器輸出：240V,5A/2A(最大) 擴展的底排輸入/輸出：（可選） 按照標準輸入/輸出 輸出脈沖寬度：1－100ms
環境 工作溫度范圍：-25℃到+60℃ 極限溫度范圍：-40℃到+70℃ 存儲溫度范圍：-40℃到+80℃ 相對濕度范圍：能到95%無結露30天 鹽霧防護:滿足IEC 60068-2-11 負荷分析及負荷曲線 為AMI系統準備 最多能存儲2.1M的數據（非揮發內存） 能存儲到7200天（20年）的數據（2通道，30分鐘間隔） 最多32個通道 2個獨立的負荷分析 1-60分鐘時間間隔（可編程） 通道內的各種數據：電量、瞬時量、脈沖輸出 能存儲各種固定時間間隔的平均/最小/最大值數據 |
